水導激光加工技術：水射流的形成與衰減機理
發布日期：2025-06-20 09:32 ????瀏覽量：
水導激光加工技術作為一種結合激光與高壓水射流的精密加工方法，憑借其無熱損傷、高精度和低污染等優勢，廣泛應用于半導體、精密光學元件和微機電系統（MEMS）制造領域。其核心在于通過耦合腔噴嘴形成穩定的水射流，并利用水射流作為激光傳輸介質，實現材料的高效去除與表面改性。
一、水射流的形成機理與噴嘴設計優化
1、耦合腔噴嘴的結構特性
水射流的形成始于耦合腔噴嘴的特殊設計。如圖1所示，水流從上方流入收縮段（Vena contracti），經流腔（Flow cavity）加速后形成直徑約微米級的細射流。噴嘴形狀（如T形、圓形等）直接影響射流穩定性：
-
??收縮段幾何參數??：決定流速與壓力分布，通過伯努利方程可在一定的壓力條件下粗略計算水射流流速。計算公式為 V ≈ √2p/ρ
-
??理想噴嘴直徑??：需小于圖1(e)所示的臨界尺寸，以確保激光束在水射流中無損耗傳輸，避免壁面能量沉積導致的熱損傷。
2、壓力與流速的動態平衡
實驗表明，噴嘴出口壓力通常為1~50MPa。在此范圍內，射流流速可達數百米每秒，滿足微細加工需求。但過高的壓力會加劇射流湍流化，需通過優化噴嘴結構（如漸縮式設計）平衡流速與穩定性。
二、水射流的動態演化與形態分區
1、射流形態的分段特征

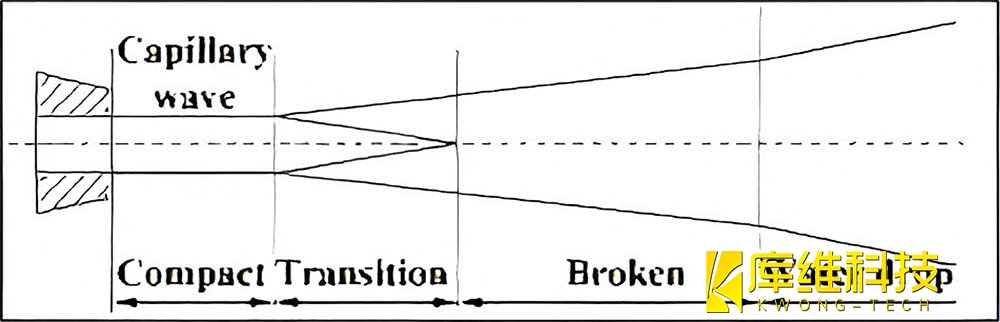

從噴嘴出口至加工表面，水射流經歷四個典型階段（圖2）：
-
毛細波區（Capillary Wave）??：靠近噴嘴的微小波動區域，可能引發后續液滴分裂。
-
??緊密過渡區（Compact Transition）??：射流剛脫離噴嘴，呈連續流態但波動顯著。
-
??斷裂區（Broken）??：水流出現不穩定性，部分區域分散為微小液滴。
-
??水滴區（Water Drop）??：射流完全斷裂，形成離散液滴群。
2、外部干預對穩定性的提升
為抑制射流失穩，常采用同軸或側向保護氣（氣壓約0.3MPa），通過氣液兩相流協同作用增強射流剛性。此方法可減少液滴尺寸離散性，適用于高精度加工場景。
三、射流衰減過程的流體動力學分析
1、駐點與邊界層效應

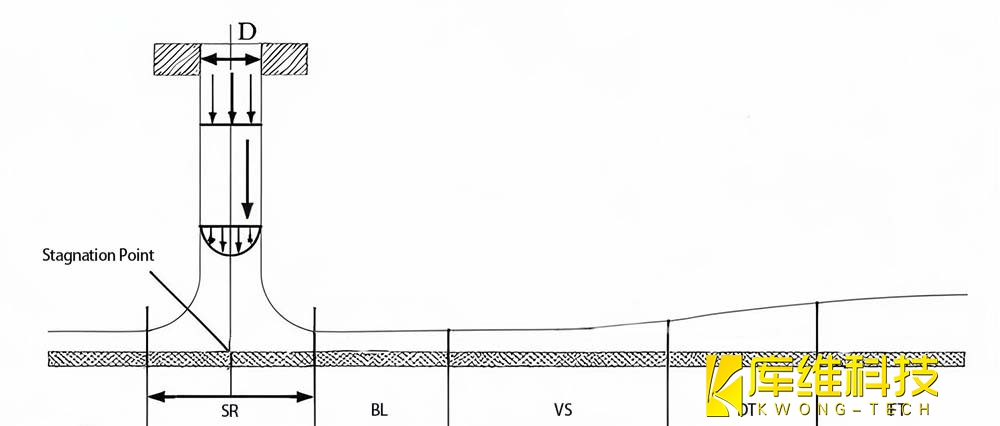

如圖3所示，射流沖擊加工表面后形成駐點（Stagnation Point），水流在此處分裂為薄層液膜（Stagnation Region, SR）。隨后依次形成：
-
??邊界層（BL）??：緊貼表面流動的低速層；
-
??粘性剪切層（VS）??：高速主流與邊界層的過渡區；
-
??湍流發展區（DT/FT）??：射流完全湍流化，能量耗散加速。
2、衰減機制與加工適應性
射流衰減表現為動能向熱能的轉化及液膜厚度的增加。在微米級加工中，液膜厚度需控制在亞微米級以避免熱影響區（HAZ）。通過調節噴嘴壓力與保護氣流量，可優化液膜均勻性，提升加工表面質量。
水導激光加工技術的水射流形成與衰減機理，本質上是流體動力學、激光傳輸與材料相互作用的協同過程。通過優化噴嘴結構、調控壓力參數及引入保護氣，可實現射流穩定性與加工精度的協同提升。
